東方電機—槽鍥在線自動檢測系統
客戶介紹
成立六十余年來，東方電機通過自主創新和科研攻關，形成了“2+8+N”的產業格局，包括高端水電、高端熱電等2大傳統產業，電動機、屏蔽電機、空冷電機、風電電機、高端大泵、智慧電站、電站服務、節能環保等8大戰新產業，N個未來產業。擁有的產品品種主要包括：10-1000MW混流式、1.25-190MW軸流式、1.25-80MW貫流式、40-375MW抽水蓄能、12-150MW沖擊式等水電機組，6-1350MW汽輪發電機、50-830MW燃?xì)廨啺l(fā)電機，第三代核電AP1000、國和一號、華龍一號、EPR1750MW及600MW示范快堆等核能發電機，6-300MVar調相機，1.5-26MW各型風力發電機，0.3-120MW同步電動機，0.5-35MW異步電動機，0.5-5MW冶金、火電、礦山、石化防爆、壓縮空氣儲能、水利、核電主氦風機等領域各類直流電動機，水利大泵、核主泵、化工屏蔽泵、爐水循環泵，污泥（糟渣）脫水設備和高溫蒸汽熱泵設備等。
公司建立了高效的生產制造體系，建成了9個行業領先的“智能制造數字化車間”，具備年產發電設備約6000萬千瓦的生產能力。2025年1月2日，東方電機發電設備產量在行業內率先突破7億千瓦，產品遍布全國33個省、自治區、直轄市、特別行政區，并出口到美國、加拿大、匈牙利、印度、越南、巴基斯坦、巴西、委內瑞拉、埃塞俄比亞等38個國家和地區。
總體架構
槽鍥在線自動檢測系統主要由以下幾個模塊組成：三維數據采集模塊、機器人模塊、視覺定位模塊、視覺引導模塊、智能分析模塊及質量數據管理模塊，

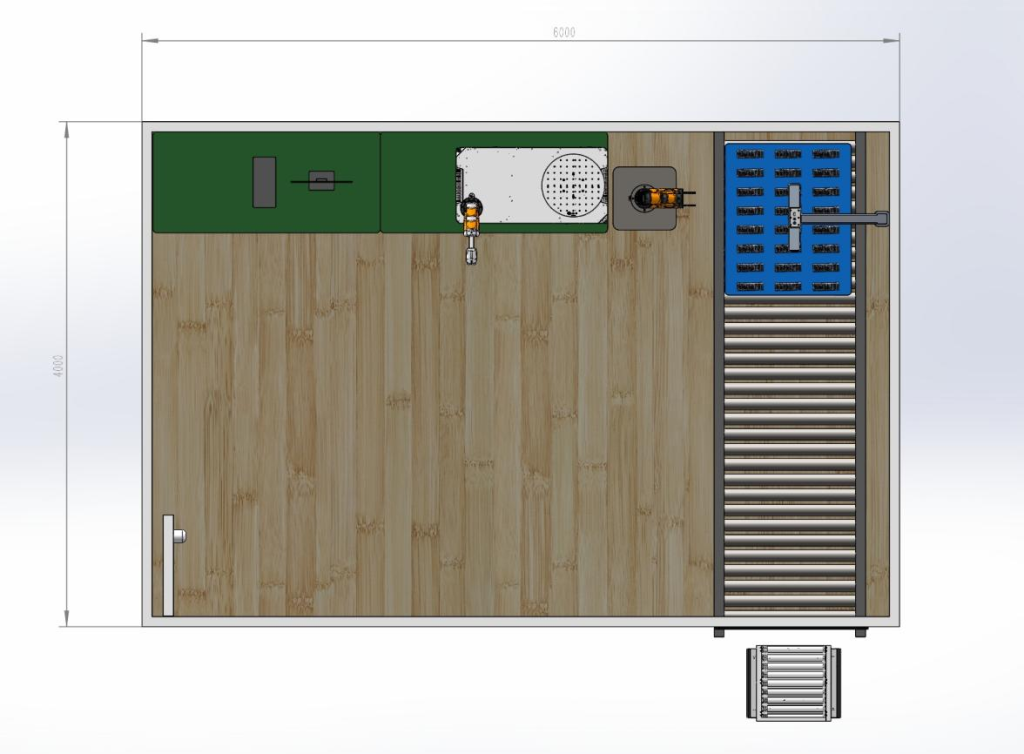

方案布局

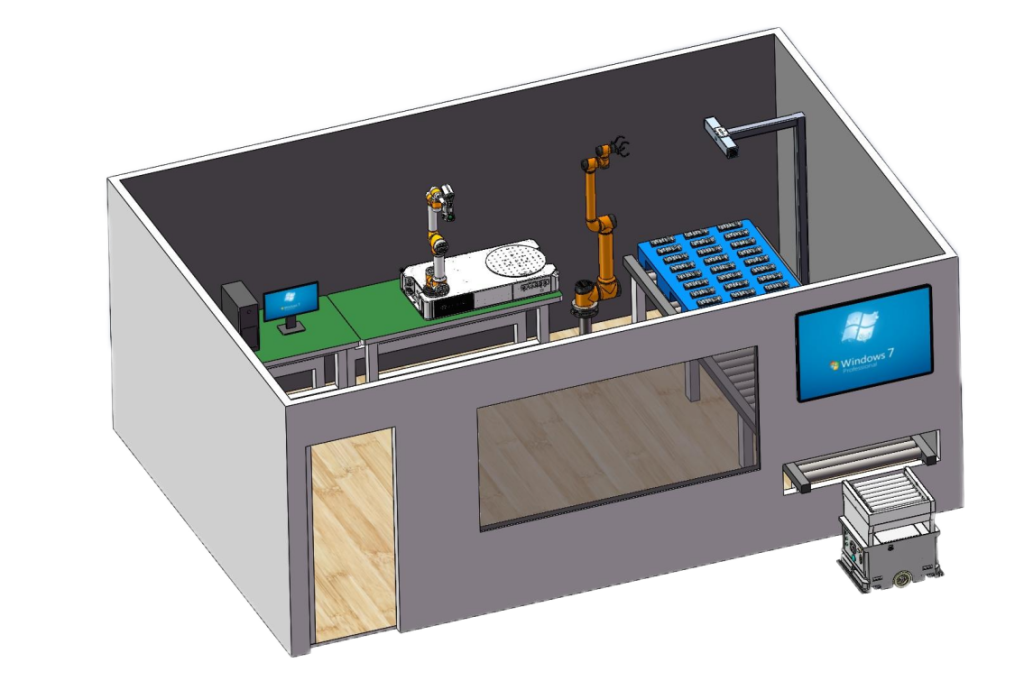

AGV運轉工件至測量室接口，傳送裝置將待測工件傳送至抓取工位，3D視覺相機對工件位置進行三維定位，引導機器人將工件抓取放置在檢測臺，檢測機器人對工件進行三維掃描重建，三維數據分析軟件對掃描數據進行測量、分析、處理、顯示、存儲等操作，測量完畢，將工件輸送到出口位置，AGV將工件轉運至下一工序。
系統組成
- 機器人模塊：可根據待檢測/測量對象，自適應規劃檢測/測量路徑，實現面向復雜結構或多類型產品檢測的柔性調姿。
- 三維數據采集模塊：通過三維激光掃描儀實現待檢測對象全表面三維形貌數據采集。
- 視覺定位模塊：通過3d相機識別待測工件空間位置信息，
- 視覺引導模塊：根據待檢測對象空間位姿偏差進行自適應識別，轉換為機器人空間變換的歐拉角。
