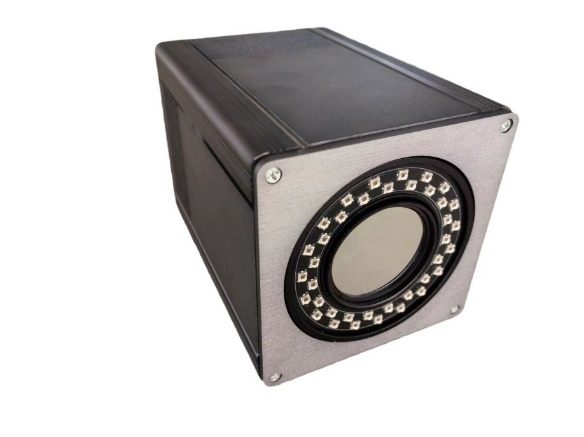

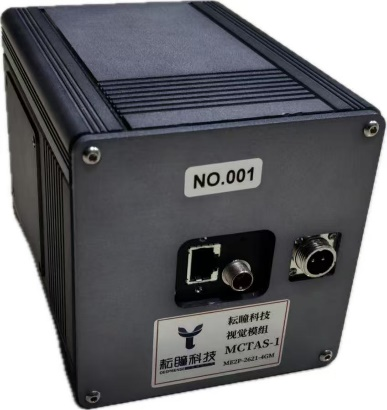

MCTAS-I 視覺模組
▋產品介紹 PRODUCT INTRODUCTION
MCTAS-I視覺模組是根據飛機、汽車等領域裝配檢測需求，研發的一款靈活適配多種測量場景的裝備。根據不同的工業檢測需求，該視覺模組可構建單目、雙目和多目三種模式，同時提供對圓形靶點的靜態快速測量、動態實時跟蹤和6D位姿定位等功能，測量精度高、效率快，且提供軟件開發接口，配合上位機實現測量跟蹤數據的實時傳輸。
?
▋功能模塊 FUNCTIONAL MODULE
靜態快速測量
?
高效完成場景中圓形靶點的3D坐標重建，與理論值快速對齊
動態軌跡跟蹤
?
跟蹤移動圓形靶點并輸出軌跡坐標，具備防跟丟、防跟錯功能
6D位姿估計
?
基于合作靶標估計工件的6D位姿，提供合適類型的靶標

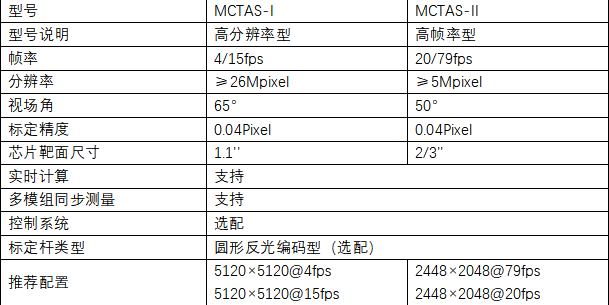

▋產品參數 PRODUCT PARAMETERS
跟蹤點數
≥100
標定精度
0.04像素
視場角度（對角線）
65°
工作距離
3m ~ 6m
分辨率
5120×5120像素
像元尺寸
2.5μm
數據更新頻率
≥3Hz
光源類型
850nm?頻閃環光
I/O接口
1 路光耦隔離輸入，1 路光耦隔離輸出，2 路雙向GPIO
工作方式
單幀采集，連續采集，外觸發采集
供電
12VDC-10% ~ 24VDC+10%電源
數據傳輸
GIGE
外殼
鋁合金
▋核心優勢 CORE ADVANTAGES

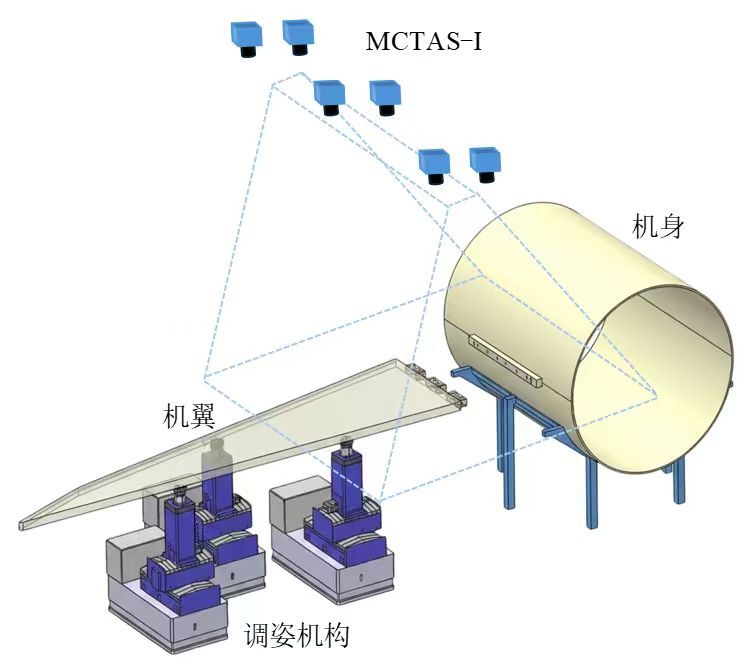

▋應用場景?APPLICATION SCENARIOS

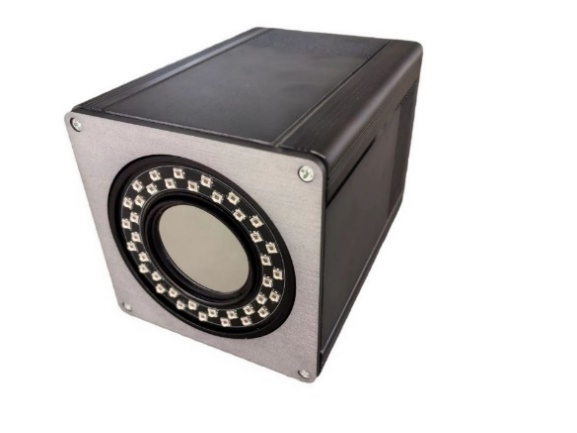

MCTAS-I 測量視覺模組

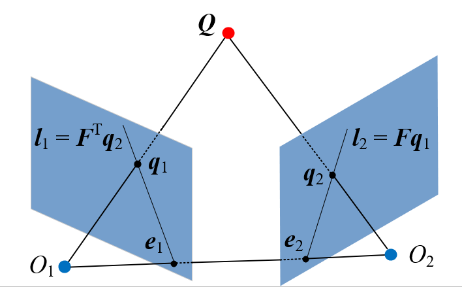

機器視覺測量技術廣泛航空、航天、汽車等領域大型產品裝配過程中的位姿跟蹤測量。南京耘瞳科技有限公司MCTAS-I視覺模組采用非接觸測量方式，為客戶提供單相機、立體相機和多相機多種選擇，具備多種工作模式，可用于對工件的位置、姿態、變形及運動軌跡等的高效率、高精度測量，滿足高分辨率、大視場測量范圍的要求。
▋技術特點
高精度
標定精度可達0.04像素
高分辨率
分辨率最高達26M像素
集成式LED紅外
紅外閃光燈壽命達數千萬次，保證模組在有效工作時間內穩定拍攝圖像
通訊接口
通過網口實現數據傳輸，布線簡單，長距離數據傳輸
成像參數調節
相機曝光時間、LED紅外光源亮度靈活調整，適應不同工作距離的測量需求
測量范圍
65°大視場角，根據需要調整工作距離，多模組配置可對10m范圍內的待測對象上的靶標點三維坐標進行全場景監測
同步控制
多個視覺模組可通過硬件同步，低延遲，可對移動的待測對象實施高精度跟蹤測量。
動態幀率

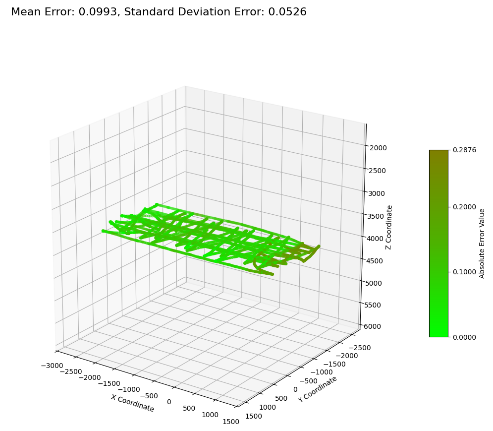

多靶點三維坐標測量、目標物體的6D位姿跟蹤測量的數據更新幀率不小于4幀/秒。
集成式模組

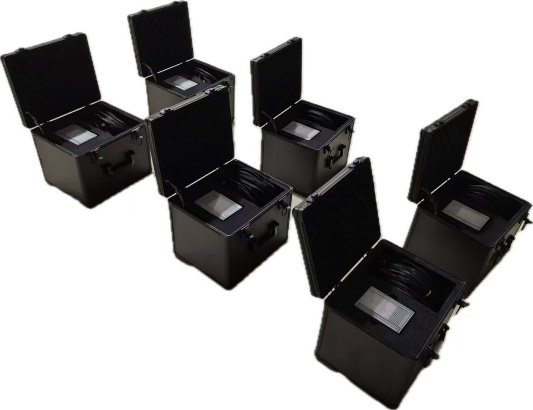

視覺模組結構緊湊、尺寸小巧，便于靈活布設和攜帶。

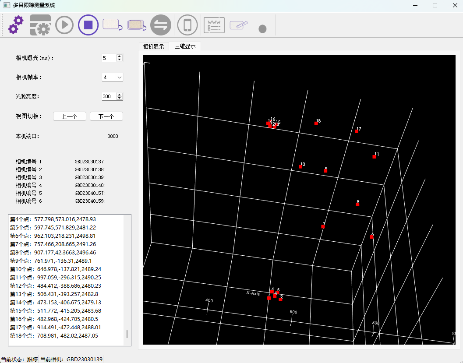

軟件功能
具有模組參數標定、單點、多點、靜態、動態靶點測量功能；3D可視化瀏覽功能；數據輸出功能；可根據客戶實際需求，定制開發專用測量模塊、界面交互、數據傳輸模塊等。
▋產品優點
技術先進
?
自主知識產權的核心算法，技術指標達到國內外先進水平
配置靈活
?
支持多個視覺模組自主選購、靈活搭配，實現多模組同步
應用廣泛
?
適用于高動態、多目標實時測量，包括工件裝配、變形監測等
兼容性強
?
同時兼容單模組二維測量和多模組三維測量
功能強大
?
支持數米長的測量幅面；具備圓形靶標動態軌跡測量功能
▋應用場景 APPLICATION SCENARIOS
